世平集团联手其利天下打造基于NXP FXTH87E的胎压监测解决方案

时间:2018-11-02 15:51来源:GPS之家 作者:刘萍 点击:
世平集团联合深圳其利天下推出基于 NXP FXTH87E 的 TPMS 解决方案可提供实时胎压监测,并在轮胎充气不当时提醒驾驶员。这款TPMS解决方案可直接、实时地测量每个轮胎的气压,并将这些信息传输到车内显示主机上以便即时通知驾驶员。

所谓的胎压监测系统简称“TPMS”,是 “tire pressure monitoring system” 的缩写。该技术可以通过记录轮胎转速或安装在轮胎中的电子传感器,对轮胎的各种状况进行实时自动监测,能够为行驶提供有效的安全保障。胎压监测系统(TPMS)已成为了提升汽车安全性的新标准。世平集团联手深圳其利天下推出基于 NXP FXTH87E 的 TPMS 解决方案可提供实时胎压监测,并在轮胎充气不当时提醒驾驶员。这款TPMS解决方案可直接、实时地测量每个轮胎的气压,并将这些信息传输到车内显示主机上以便即时通知驾驶员。

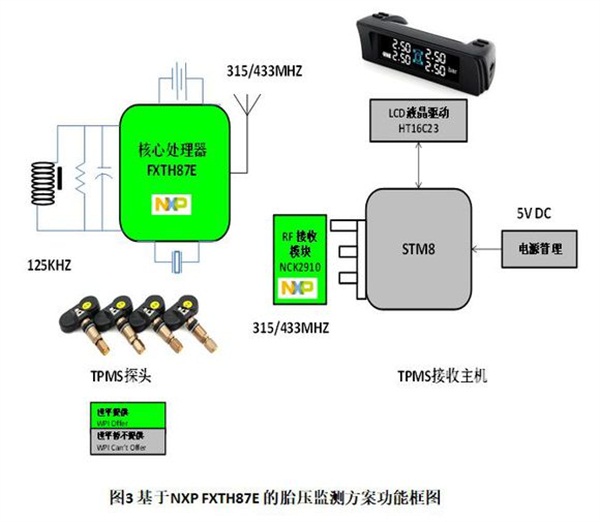

功能框图



功能描述
① 一体化TPMS传感器解决方案降低成本并缩短开发周期
② 高度集成,体积小等特点,支持紧凑的轻量级车轮安装型TPMS模块设计
③ 适用于各种先进功能,如轮胎定位、自学习和超低速侦测
④ 适用于各种电池供电和非电池供电系统
⑤ 压力传感器具有两个压力范围选项。轿车:100-450 kPa;轻型货车:100-900 kPa

重要特性
TPMS探头端:
① 集成了8位微控制器(MCU)、压力/温度传感器、X轴+Z轴或Z轴加速度传感器和射频发射器;
② 功耗极低,独特的双轴加速度传感器架构能实现最小的模块设计,适用于重量轻、空间受限的应用;
③ 灵活的软件开发,加快产品上市;
④ 超小尺寸QFN 7&TImes;7&TImes;2.2 mm封装,可满足外置式或内置式的设计需求。
TPMS主机端:
① 采用STM8位单片机主控,将RF,LCD驱动单独芯片控制,有效降低了成本,同时兼顾了客户需求的效果;
② 智能轮询机制可大幅降低功耗,同时保证极低的误码率;
③ TPMS主机工作时的平均功耗低至600uA,完全适用于太阳能供电的应用。
